qp-fast

uniqprobe™ for Soft- , Standard- , Fast Tapping/Dynamic AFM Imaging

NANOSENSORS™ qp-fast AFM探针及其三个悬臂梁是专为用于柔性、标准和快速非接触或轻敲模式AFM成像(也称为吸引或动态模式)而设计的。这款AFM探针在空气和液体环境中兼具高操作稳定性,出色的灵敏度和快速扫描能力。

金属层(金)涂覆在悬臂梁的检测器侧。悬臂梁弯曲小于2⁰。

NANOSENSORS™ uniqprobe™结合了其他NANOSENSORS™ AFM探针系列的众所周知的功能,例如应用广泛,与大多数商业SPM兼容,并具有显着降低力常数和共振频率分散的优势。

uniqprobe™系列机械特性的无与伦比的均匀性对于需要大量具有已知且几乎相同的力常数或共振频率的探针的应用尤为重要。

此探针具有独特的功能:

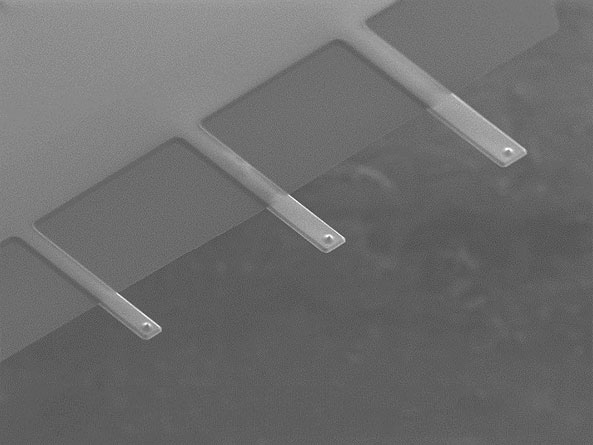

  • 三个悬臂梁设计,可实现柔性、标准和快速轻敲/动态模式操作
  • 力常数和共振频率的离散小

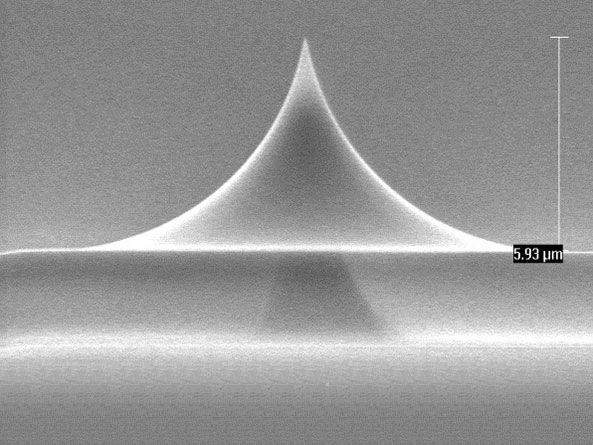

  • 具有双曲轮廓的圆形对称探针形状
  • 探针高度通常为6µm
  • 探针曲率半径通常小于10nm
  • 悬臂梁检测器侧面的金涂层
  • 探针和悬臂梁由类似石英的材料制成 硅支架芯片背面的对准槽
  • 探针的重新定位精度优于±8µm(与对准芯片组合
  • 化学惰性
如何优化AFM扫描参数: list-img
悬臂梁数据:
属性 标称值 特定的范围
共振频率 [kHz] CB1: 800
CB2: 420
CB3: 250
CB1: 600 - 1000
CB2: 340 - 500
CB3: 200 - 300
力常数 [N / m] CB1: 80
CB2: 30
CB3: 15
CB1: 50 - 140
CB2: 20 - 45
CB3: 10 - 20
长度 [µm] CB1: 40
CB2: 60
CB3: 80
CB1: 35 - 45
CB2: 55 - 65
CB3: 75 - 85
平均宽度 [µm] CB1: 22
CB2: 27
CB3: 32
CB1: 20 - 24
CB2: 25 - 29
CB3: 30 - 34
厚度 [µm] CB1: 2.5
CB2: 2.5
CB3: 2.5
CB1: 2.47 - 2.53
CB2: 2.47 - 2.53
CB3: 2.47 - 2.53
订单代码和运输单位:
订购代码 每包AFM探针的数量
qp-fast-10 10
qp-fast-20 20
qp-fast-50 50
