特殊发展清单 (SDL)

一般信息

什么是 NANOSENSORS™ 特殊开发产品列表 (SDL)?

The NANOSENSORS™ 特殊开发产品列表 (SDL) 展示了 NANOSENSORS™ AFM 探针开发功能,可供具有特殊应用需求的 AFM 客户使用

自 1990 年成立以来,NANOSENSORS™ 作为AFM 探针的技术领导者就开发和制造了创新的高品质 AFM 针尖。

一个专门的研发团队不断致力于新型 AFM 探针的开发和现有 AFM 探针技术的进一步改进。

您将在我们广泛的 用于原子力显微镜的标准 AFM 探针中 看到 NANOSENSORS™ 卓越研究的成果。

但并非所有导致新颖和创新 AFM 探针的 AFM 针尖开发都将其纳入标准产品列表。为了使这些 AFM 探针的开发仍可供从事高级非标准 AFM 应用并为此需要特殊非标准 AFM 探针的 AFM 用户使用,我们创建了 NANOSENSORS™ 特殊开发产品列表 (SDL) .

此列表中的非凡 AFM 探针仅可从 NANOSENSORS™ 获得。

NANOSENSORS™ 特别开发产品列表中的 AFM 探针和其他项目的可用性和价格如何?

请记住,NANOSENSORS™ 特别开发产品列表中的项目是非标准产品。

因此,不能保证特定特殊开发 AFM 探针和规格的可用性并且可能会发生变化,数据表可能不可用,价格可能会发生变化,交货时间可能比平时长,并且可能无法进行后续交货。

如果您所在地区有经销商,可向 NANOSENSORS™ 经销商 经销商索取价格和交货时间。否则,请联系 NANOSENSORS™。订购时,请确保使用 NANOSENSORS™ 特殊开发产品列表中提到的以 SD- 开头的代码。

我们建议您在订购特定商品之前先与当地经销商或 NANOSENSORS™ 再次确认供货情况。

如何从 NANOSENSORS™ 特殊开发产品列表中订购 AFM 探针和其他物品?

如果 如果您的销售地区有官方 NANOSENSORS™ 经销商 ,请联系该公司以了解有关可用性、定价和交货时间的更多信息。

如果您的销售地区没有 NANOSENSORS™ 经销商,请通过 info@nanosensors.com 或 info@nanosensors.comsales@nanosensors.com 联系我们以获取更多信息。

NANOSENSORS™ 是否也提供定制的 AFM 针尖?

一般来说,我们 NANOSENSORS™ 可以为您制作特殊的定制 AFM 探针。然而,取决于预期的 AFM 针尖类型与我们的标准制造工艺的偏离程度以及所涉及的开发时间和精力,这可能会变得相当昂贵和耗时。

这反过来又会导致交货时间延长和最低订购量增加。如果您有特别的想法,最好先查看 NANOSENSORS™ 特殊开发产品列表,看看是否已经有 AFM 探针类型与您的想法相近或相似。

NANOSENSORS™ 特殊开发产品列表 (SDL) 中 AFM 探针和其他项目的主要类别

我们会定期更新 NANOSENSORS™ 特别开发产品列表 ,因此我们邀请您查看最新一期的列表,了解自您上次查看以来我们可能添加或更改的内容。

如果您在 SDL 中找不到满足您需求的 AFM 探针,欢迎通过 info@nanosensors.com 与我们联系。

我们已将 NANOSENSORS™ 特别开发产品分为以下几类。

AFM 悬臂和材料变体

  1. 具有非凡机械性能的 AFM 悬臂

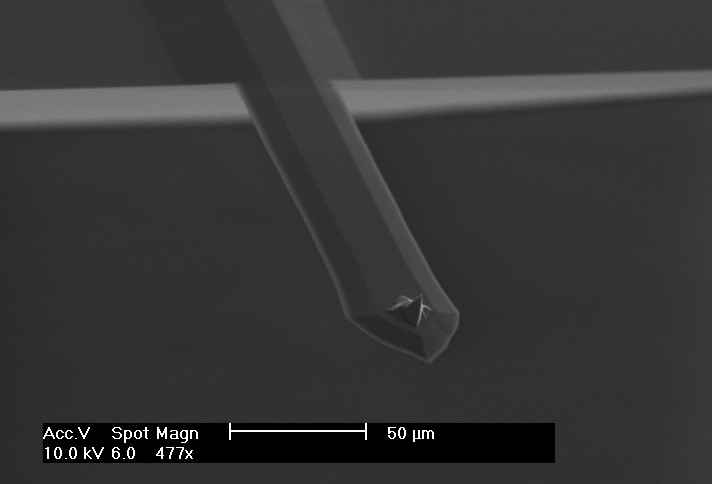

    NANOSENSORS™ SDL PointProbe Plus AFM probes with extraordinary mechanical properties

    有时,标准 AFM 探针共振频率和力常数并不是在原子力显微镜中进行特定实验所需的。

    针对这些情况,我们开发了具有非凡机械性能的 PointProbe® Plus (PPP) AFM 探针:

    我们提供三种通用类型:

    1. 具有低共振频率的非常柔软的 AFM 悬臂,例如可用于软材料的研究
    2. 非常坚硬的 AFM 悬臂,具有非常高的力常数,例如可用于作者Huan Fei Wen, Yasuhiro Sugawara 和 Yan Jun 在纳米材料 2020, 10(8),1506杂志发表的文章 “通过扫描探针显微镜对 TiO2(110) 表面上的 O亚当原子进行多通道探索” 中提到的应用。
    3. 高频AFM悬臂梁,例如典型共振频率为1200 kHz的SD-NCVH
  2. 磷掺杂 PointProbePlus (PPP) AFM 探针

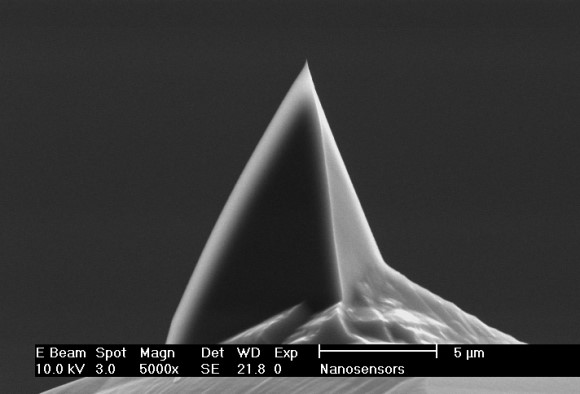

    NANOSENSORS™ Special Developments List (SDL) Phosphorous doped PointProbe Plus AFM tip

    具有低磷掺杂的 AFM 探针

  3. 低 Q 因子/高 Q 因子 AFM 探针

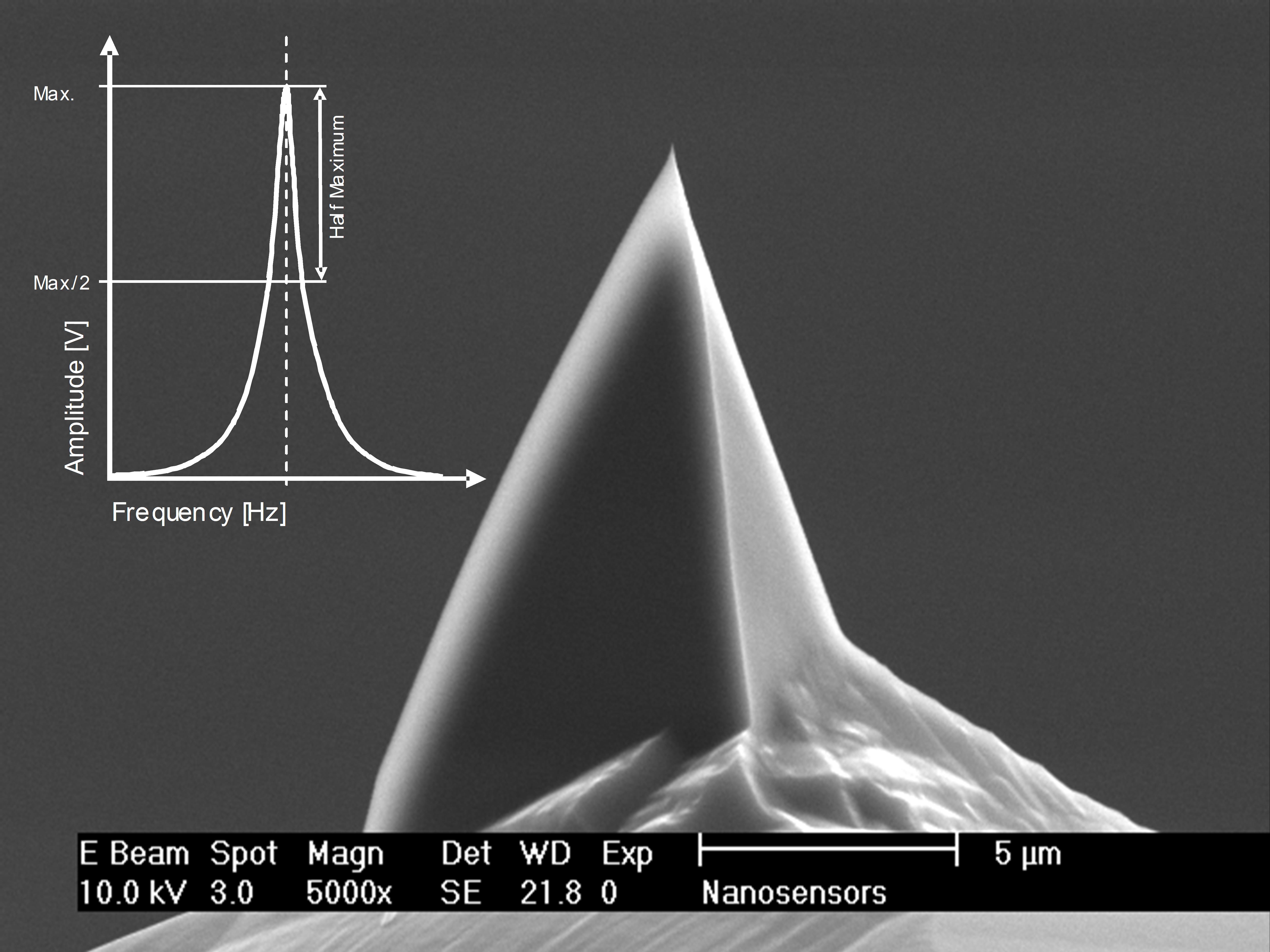

    NANOSENSORS™ Special Developments List (SDL) low-Q factor AFM probes high-Q factor AFM probes

    对于某些原子力显微镜应用,例如超高真空应用,最好使用具有非常高 Q 因子的 AFM 探针。除了 NANOSENSORS™ 专门针对超高真空应用而开发的标准 Q30K Plus AFM 探针(品质因数 = 30000)外,SDL 还提供另一种 AFM 探针,其在 UHV 中的典型 Q 因数为 70000。

    然而,在其他应用中,需要具有非常低 Q 因子的 AFM 探针。为了针对这个需求,NANOSENSORS™ 研发团队开发了一种 AFM 探针,其典型 Q 因子为 UHV 2'000。

特殊 AFM 探针涂层

  1. 不同的涂层材料

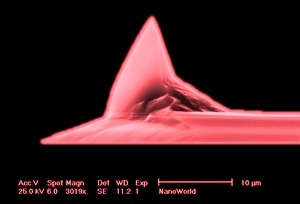

    NANOSENSORS™ Special Developments List (SDL) AFM tips with Special Coatings

    具有铝涂层、铂铱涂层、金涂层、金刚石涂层和磁性涂层的 AFM 探针都是 NANOSENSORS™ 标准产品范围的一部分,但有时应用需要不同的涂层材料,或者涂层的厚度应该大于所提供的标准 AFM 探针范围内的涂层。在 NANOSENSORS™ 特殊开发产品列表的这一部分中,我们为您提供了一些其他可能的示例。各种涂层材料,主要为金属材料,都是可能的。在某些情况下,也可也可以对针尖侧和检测器面对侧涂覆不同的涂层。

    查看 NANOSENSORS™ SDL 的这一部分,或通过 info@nanosensors.com 或 sales@nanosensors.com 联系我们以了解更多信息。

  2. AFM 悬臂的局部涂层
    NANOSENSORS™ Special Developments List (SDL) partially coated AFM cantilevers

    NANOSENSORS™ 特殊开发产品列表的另一个独特功能是我们可以提供仅对一些 AFM 悬臂进行部分涂层。

  3. PointProbe® Plus (PPP) AFM 探针,具有非常薄的氮化硅层
    NANOSENSORS™ Special Developments List (SDL) PointProbe Plus AFM probe PPP with Silicon Nitride coating

    如果您需要具有硅 AFM 探针的机械性能但又具有氮化硅表面性能的 AFM 探针,NANOSENSORS™ 提供了用非常薄的氮化硅层涂覆硅 AFM 探针的可能性。

AFM 针尖变体

  1. Biotool / Biotool XXL
    nanotools Biotool AFM tip NANOSENSORS™ Special Devleopments List (SDL)
    nanotools Biotool XXL AFM tip on NANOSENSORS™ qp-BioAC AFM probe on the Special Developments List (SDL)

    您是否需要一个非常柔软的 AFM 探针,该探针具有低力常数但 AFM 针尖比生物应用中的 AFM 针尖通常具有的更高?然后查看特殊开发产品列表中的 Biotool 和 Biotool XXL AFM 探针。

    NANOSENSORS™ 与 nanotools GmbH 慕尼黑合作开发这些 AFM 探针,并对其 qp-BioAC AFM 探针进行了特殊修改,其中在 qp-BioAC 的 AFM 探针上生长了类金刚石碳尖峰,以增加 AFM 探针高度以适应高地形生物学和生命科学成像。

  2. 碳纳米针尖

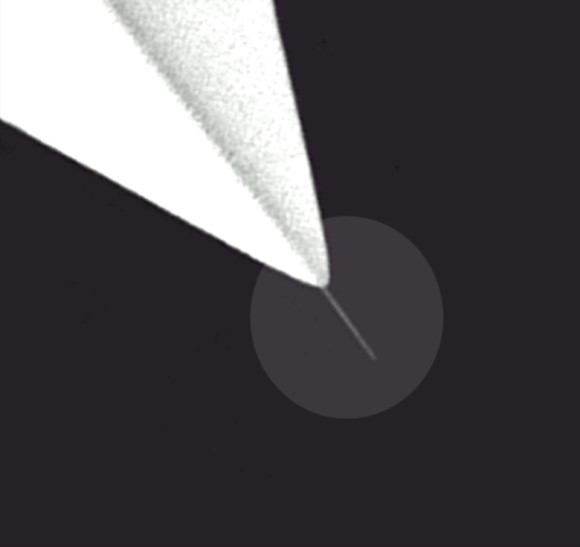

    nanotools Carbon NanoTip high resolution AFM tip from the NANOSENSORS™ Special Developments List (SDL)

    碳纳米针尖 是 NANOSENSORS™ 与 nanotools 合作实现的另一种 AFM 探针解决方案。

    在 NANOSENSORS™ AFM 探针上生长了约 2nm AFM 针尖半径的短高密度碳尖峰,形成耐磨高分辨率 AFM 探针,可在平面上提供非常高分辨率。

  3. 超高AFM探针

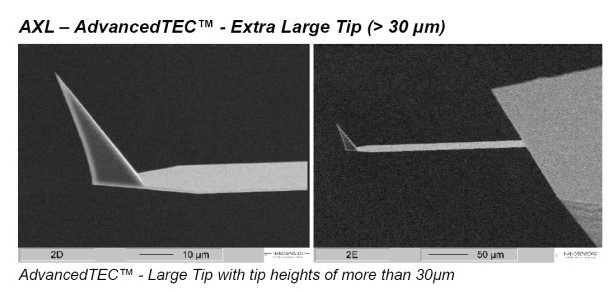

    NANOSENSORS™ Special Developments List (SDL) Extra Tall ATEC AFM Tips

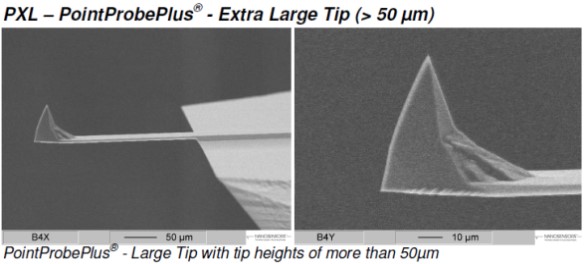

    NANOSENSORS™ Special Developments List (SDL) Extra tall PointProbe Plus AFM Tips

    在某些 AFM 应用中,标准硅 AFM 针尖 (10 - 15 µm) 的 AFM 针尖高度不够,例如对于某些纳米轮廓应用。

    针对这些应用,NANOSENSORS™ 研发部门推出了两个超高版本的 PointProbe® Plus 和 AdvancedTEC™ AFM 探针

    1. 超高 PointProbe® Plus AFM 针尖的典型 AFM 针尖高度为 50-60 µm
    2. 超高AdvancedTEC (ATEC) AFM 针尖的典型 AFM 针尖高度为 30-40 µm
  4. 圆形 AFM 探针

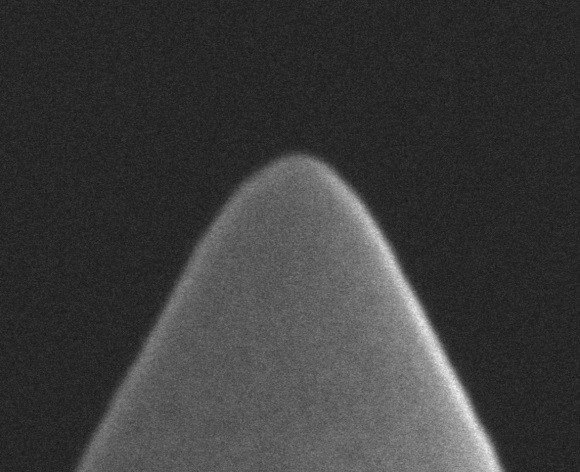

    Rounded AFM tips R30 AFM tips NANOSENSORS™ Special Developments List (SDL)
    Rounded AFM Tips R150 NANOSENSORS™ Special Developments List (SDL)

    具有最小 AFM 针尖半径的“更锋利”的 AFM 针尖并不总是最好的选择。当需要高分辨率时需要它们。但小半径的 AFM 探针并不总是能很好地承受强大的力,并且比具有较大 AFM 针尖半径的 AFM 探针磨损得更快。

    在某些应用中,非常稳定的 AFM 探针比小 AFM 针尖半径更重要。

    对于这些特定应用,NANOSENSORS™ 开发了几个特制的圆形 AFM 针尖,我们的用户需要这些针尖用于纳米机械传感、力传感和其他研究膜和许多其他材料的机械性能的应用。

    NANOSENSORS™ 研发部门开发了两种不同类型的圆形 AFM 针尖:

    1. 圆形 AFM 针尖 R30,典型 AFM 针尖半径为 30 nm (R30)
    2. 圆形 AFM 针尖 R150,典型 AFM 针尖半径为 90 nm(从正面)和 160 nm 从侧面(R150)

    可以在 NANOSENSORS 博客上找到 R150 类型 (SD-R150-T3L450B) 的应用示例。

  5. 球形 AFM 探针

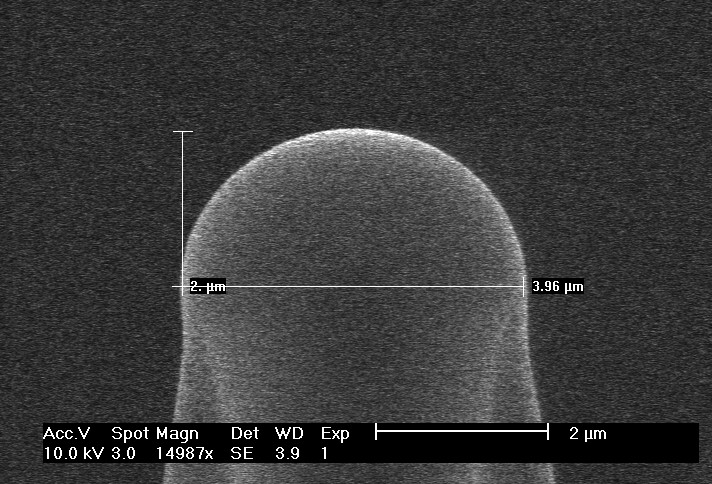

    Sphere AFM tip NANOSENSORS™ Special Developments List (SDL)

    胶体 AFM 探针在无针尖 AFM 悬臂上粘合一个小球体,现在用于许多应用,主要用于纳米机械测量。

    这种类型的 AFM 探针的缺点是,有时,特别是在使用非常小的胶合球体时,AFM 悬臂可能会太靠近被调查的材料,并且会干扰实验。

    NANOSENSORS™ 球形 AFM 针尖生长在常规 AFM 针尖的末端。因此,即使球体的半径相对较小,它们也会从 AFM 悬臂上进一步移除,并且 AFM 悬臂干扰样品的机会较小。

    NANOSENSORS™ 研发部门开发了具有三种不同球体直径的球形AFM 探针:0.8 µm、2.0 µm 和 4.0 µm),可提供三种不同的 AFM 悬臂尺寸。

    可以在 NANOSENSORS™ 博客上找到应用示例(用于 SD-Sphere-NCH-S)。

  6. 圆台形AFM探针

    NANOSENSORS™ 开发了两种不同类型的 AFM 探针,它们在顶点处具有圆台而不是锥形针尖。例如,这些类型的 AFM 探针用于微尺度压力测试,当一个定义明确的平顶以定义的压力压在样品表面上,或者当某些东西应该连接到平台表面时等。

    我们开发了具有两种不同平台尺寸的平台 AFM 针尖:

    1. 平台直径为 8-12 µm 的大圆台形 AFM 针尖

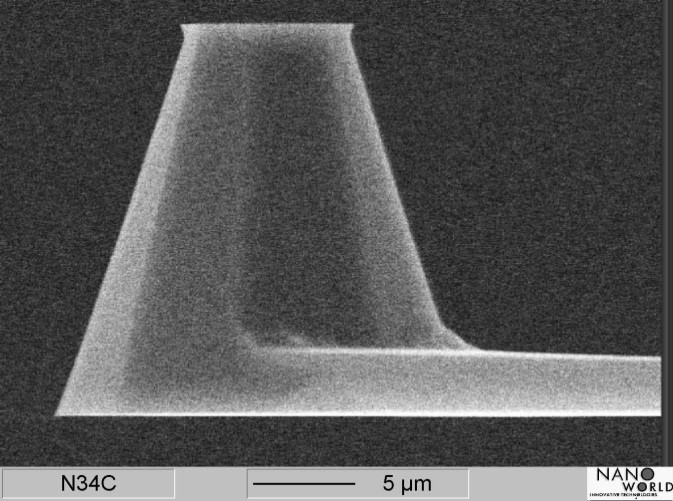

      Large Plateau AFM Tips NANOSENSORS™ Special Developments List (SDL)
    2. 典型平台直径为 1.8 µm 的圆台形 AFM 针尖

      请注意,NANOSENSORS™圆台形针尖没有倾斜补偿。根据实验中使用的原子力显微镜的安装角度,平台表面不会垂直于样品表面。

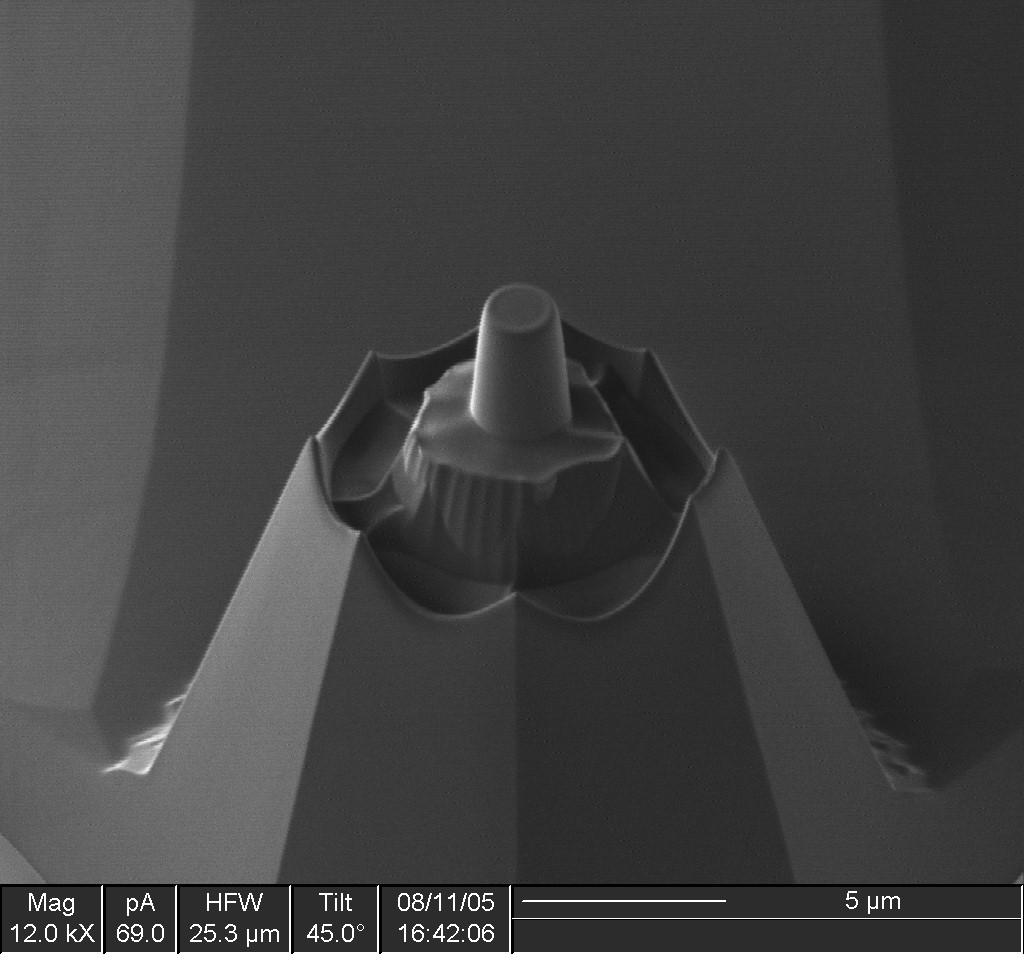

      Plateau AFM tip NANOSENSORS™ Special Developments List (SDL)

超短 AFM 悬臂(用于高速 AFM)

高速原子力显微镜 (HS-AFM) 使研究动态过程成为可能,例如生物分子过程。 NANOSENSORS™ 研发部门开发了一些类型的用于 HS-AFM 和视频速率 AFM 的 AFM 探针,这些探针由尚未商业化但可通过 NANOSENSORS™ 特殊开发产品列表 (SDL) 获得的不同材料制成。

  1. 超短无针尖 AFM 悬臂

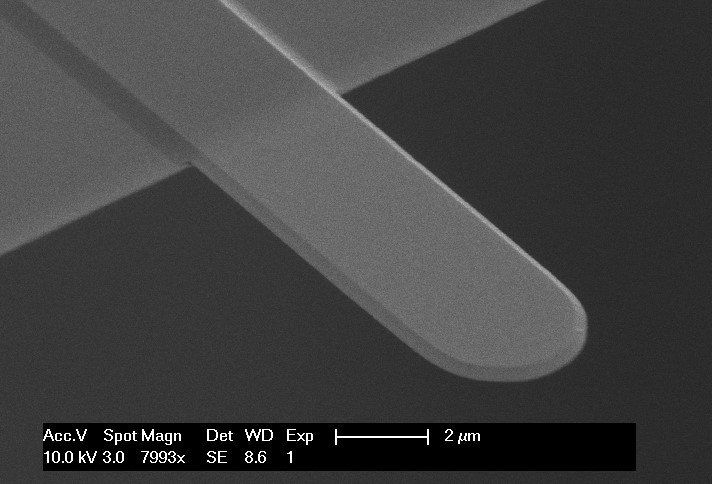

    Ultra-Short Tipless AFM Cantilever NANOSENSORS™ Special Developments List (SDL)

    这些用于高速扫描的无针尖 AFM 悬臂由类石英材料制成。我们可提供共振频率高达 5 MHz 的各种 AFM 悬臂梁类型。

  2. 超短氮化硅AFM悬臂

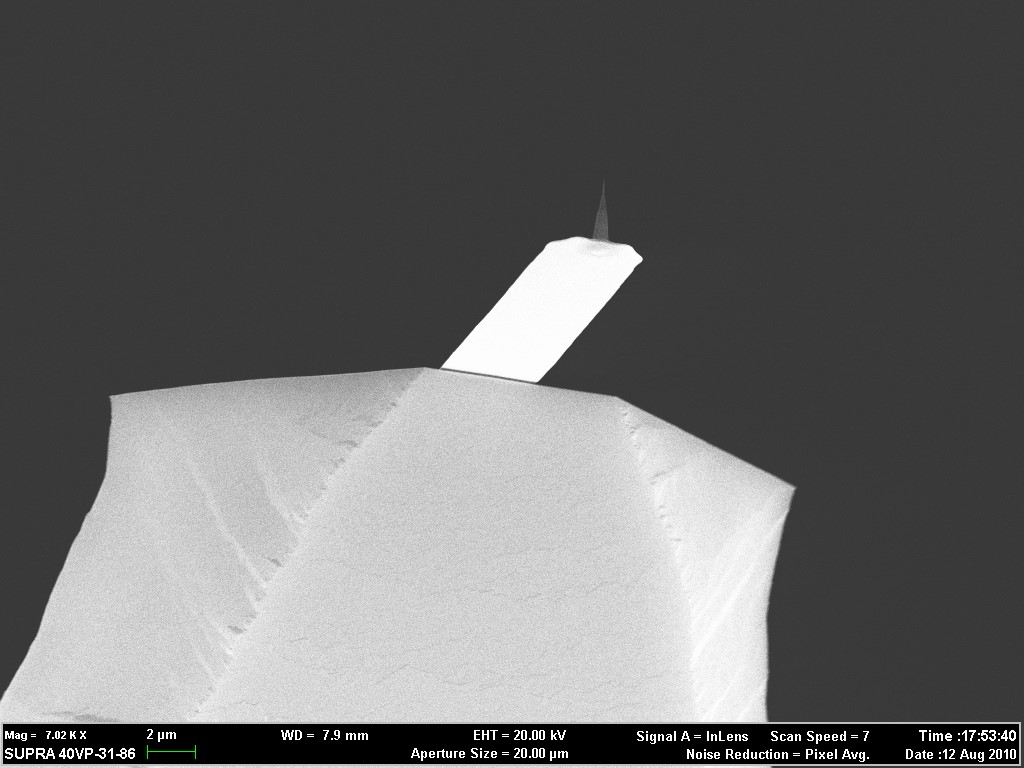

    Ultra-Short Silicon Nitride AFM Cantilevers NANOSENSORS™ Special Developments List (SDL)

    这些用于高速原子力显微镜 (HS-AFM) 成像的 AFM 悬臂是与德国慕尼黑纳米工具公司合作开发的,由氮化硅制成,并带有由高密度碳制成的耐磨 AFM 针尖。高达 6 MHz 的共振频率是可能的。

  3. 高频 AFM 探针

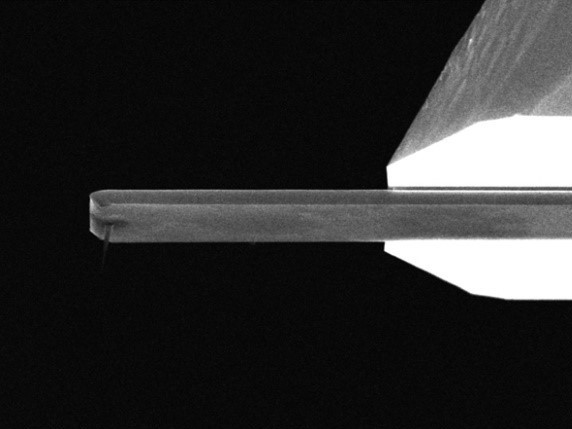

    High Frequency AFM probes SD-HFP NANOSENSORS™ Special Developments List (SDL)

    这些高频 AFM 探针也是与 nanotools 慕尼黑/德国公司合作开发的。这些 AFM 悬臂也由氮化硅制成,比超短氮化硅 AFM 悬臂长一点。它们还具有耐磨的高密度类金刚石碳AFM针尖。有关可能的 AFM 悬臂版本的更多详细信息,请参见 NANOSENSORS™ 特殊开发产品列表 (SDL)。

    请注意,并非所有市售的原子力显微镜和扫描探针显微镜都可以与上述超高频 AFM 悬臂一起使用。由于 AFM 悬臂的小尺寸和高频率,所使用的 AFM 仪器需要具有相对较小的激光光斑和能够与 AFM 悬臂的高频率一起工作的电子设备。如果您不确定是否可以在系统中使用这些 AFM 悬臂,请与我们或您的 AFM 仪器制造商联系。

特殊 AFM 探针

NANOSENSORS™ 研发团队开发了更多用于各种目的的杂项 AFM 探针。

  1. 带对准槽的 AdvancedTEC™ AFM 探针

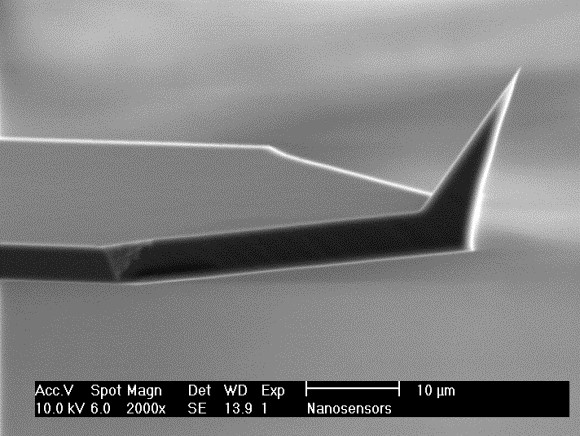

    AdvancedTEC with alignment grooves NANOSENSORS™ Special Developments List (SDL)

    标准 AdvancedTEC™ 没有对准槽。 NANOSENSORS™ 开发了两种特殊类型的 AFM 探针,它们具有对准凹槽,因此可以与 NANOSENSORS™ 对准芯片一起使用。

  2. 硅 AFM 悬臂上的空心 SiO2 AFM 针尖

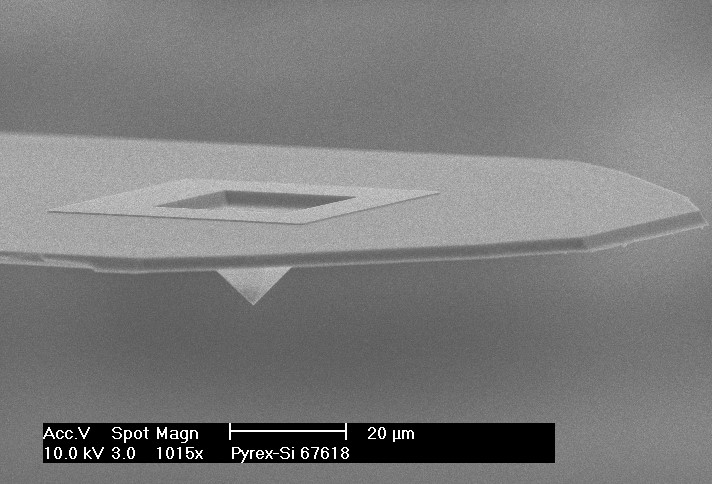

    Hollow SiO2 AFM tip on Silicon AFM Cantilevers NANOSENSORS™ Special Developments List (SDL)

    这种特殊的 AFM 探针被开发用作 SNOM 探针的基础。用户自己在这些 AFM 探针上钻孔,以便将它们用于 SNOM 应用。这些 AFM 探针是为两种不同的 AFM 悬臂类型开发的。

  3. 穿孔悬臂 AFM 探针

    这些特殊的无针尖 AFM 悬臂是与希望制作自己的胶体 AFM 探针的用户一起开发的。

    穿孔悬臂 AFM 探针由一个硅支撑芯片和三个不同的 AFM 悬臂组成。在每个 AFM 悬臂的末端有一个孔,您通常会在标准 AFM 探针中找到一个 AFM 针尖。该孔有助于将球体粘合在 AFM 悬臂上。

  4. uniqprobe 无针尖 AFM 悬臂
    uniqprobe rectangular tipless AFM cantilever NANOSENSORS Special Developments List (SDL)
    uniqprobe SD-qp-BioT-TL triangular tipless cantilever NANOSENSORS™ Special Developments List (SDL)

    由于其减少的热漂移和力常数值的非常小的变化,标准 NANOSENSORS™ Uniqprobe AFM 探针在生物学和生命科学应用中非常受欢迎。

    通过 NANOSENSORS™ 特殊开发产品列表 (SDL) NANOSENSORS™ 为以下用户提供三种类型的 Uniqprobes(SD-qp-BioT-TL、SD-qp-CONT-TL 和 SD-qp-SCONT-TL)的无针尖版本,例如想要将球体粘在这些 AFM 悬臂上,以便为他们的纳米力学研究制作自己的“独特的胶体 AFM 探针”的用户,或者想要使用这些无针尖 Uniqprobes 来检测各种细胞类型的纳米运动的用户。

    可以在 NANOSENSORS™ 博客上找到 SD-qp-CONT-TL 的应用示例。

  5. uniqprobe 无针尖 AFM 悬臂阵列

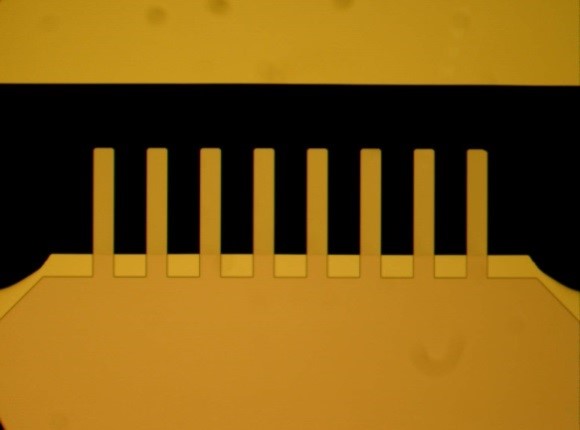

    uniqprobe Tipless AFM Cantilever Array NANOSENSORS™ Special Developments List (SDL)

    NANOSENSORS™ 研发团队还基于 uniqprobe 技术开发了两种不同类型的无针尖 AFM 悬臂阵列。例如,这些 AFM 悬臂阵列可以用作纳米机械传感器的基础,用于物理、化学、生物化学或医学中基于悬臂的传感应用,在这些应用中,AFM 悬臂将涂上它们自己的检测层。

  6. 是德科技Keysight/安捷伦Agilent /分子成像扫描探针显微镜的 MAC 模式 AFM 悬臂

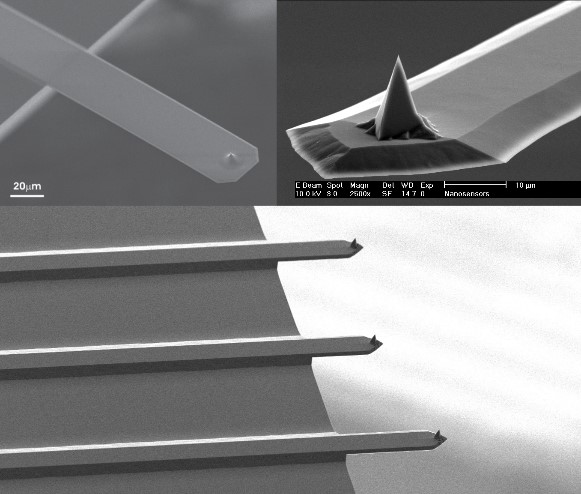

    MAC Mode AFM Cantilevers for Keysight Agilent Molecular Imaging

    即使是德科技Keysight已停止生产原子力显微镜,您仍然可以使用 NANOSENSORS™ 专门开发的 MAC 模式 AFM 悬臂继续操作您的磁性 AC 模式(MAC 模式模块)。

  7. 带 AFM 针尖的氮化硅阵列(与 NanoInk®, Inc 兼容)

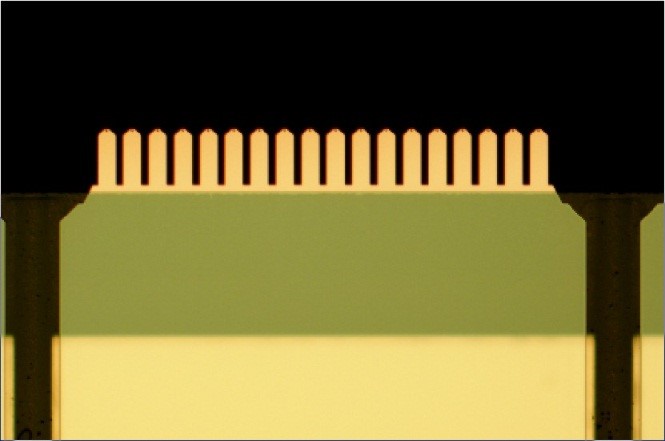

    Silicon Nitride Cantilever Arrays with AFM tips nanoink

    您的实验室中是否还有可用的 NanoInk 仪器,但 AFM 悬臂已用完?在 NANOSENSORS™ 特殊开发产品列表 (SDL) 上,您可以找到与 NanoInk® 仪器兼容的三种不同类型的带 AFM 针尖的氮化硅 AFM 悬臂阵列(多探针阵列、AFM 针尖阵列)。

  8. nAmbition 氮化硅阵列

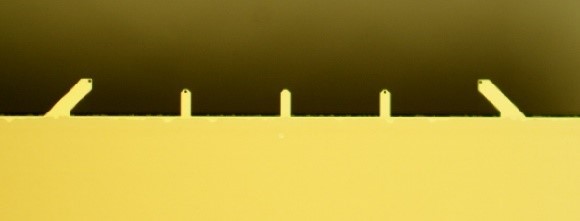

    NANOSENSORS™ nAmbition Silicon Nitride Cantilever Array SD-nAmbiton-Array5

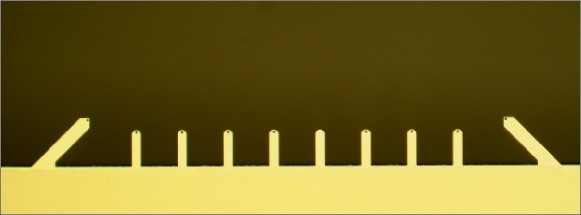

    NANOSENSORS™ nAmbition Silicon Nitride Cantilever Array SD-nAmbiton-Array10

    nAmbition 在活跃时专门用于研究纳米生物技术和分子生物学的仪器和方法。您的实验室中是否有一台旧的 nAmbition 仪器仍在正常工作,但您无法让氮化硅阵列对其进行操作?然后,您可能会使用 NANOSENSORS™ 特殊开发产品列表 (SDL) 上的两个 nAmbition 兼容氮化硅阵列。

多样(AFM 相关)探针和附件

  1. 对准芯片

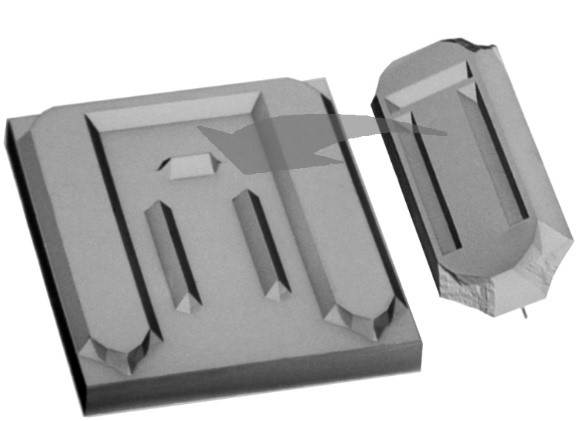

    NANOSENSORS™ Alignment Chip NANOSENSORS™ Special Developments List (SDL)

    NANOSENSORS™ 对准芯片具有三个脊,它们与每个 NANOSENSORS™ PointProbe® Plus 和 uniqprobe AFM 探针的支撑芯片背面的相应对准凹槽完全吻合。由于这种对齐机制,当对齐芯片内置于 AFM 头部时,可以更换一种类型的单个 AFM 探针,并在 +/- 2 µm 内精确重新定位 AFM 针尖。

    如果对准芯片与 PointProbe® Plus XY-Alignment 系列 AFM 探针的 AFM 探针一起使用,则更换时间和工作量将大大减少,因为即使 AFM 探针具有不同的 AFM 悬臂,也不再需要重新调整光束偏转激光器使用该系列的属性。

    除了 NANOSENSORS™ 特殊开发产品列表 (SDL) 中校准芯片的值之外,您还可以在查看 NANOSENSORS™PointProbe® Plus 校准系列手册 或 NANOSENSORS™ Youtube 上的 NANOSENSORS™ XY 校准系列视频 时找到更多信息渠道。

  2. 2D300间距标准

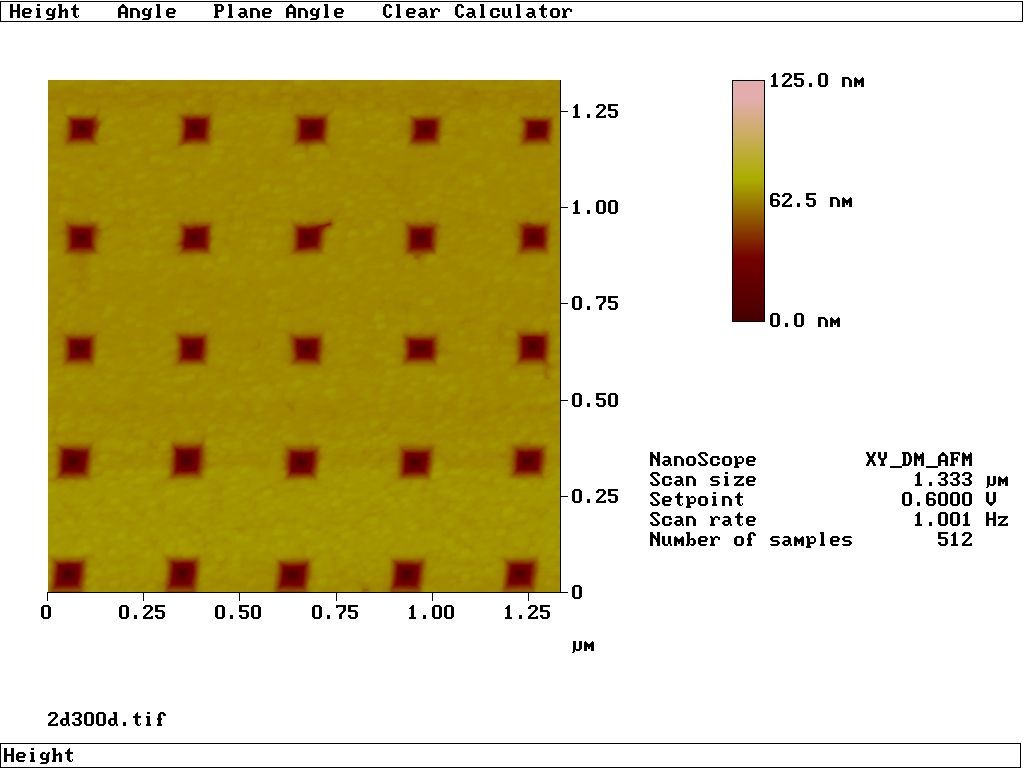

    NANOSENSORS™ 2D300 pitch standard topography image

    2 维横向 (xy) 标准 2D300 用于对扫描探针显微镜或原子力显微镜的扫描机制进行非常精确的 xy 校准 2D300 由具有 300 nm间距的倒方形金字塔的二维晶格组成,蚀刻成硅片。

  3. CalibLever 参考样品

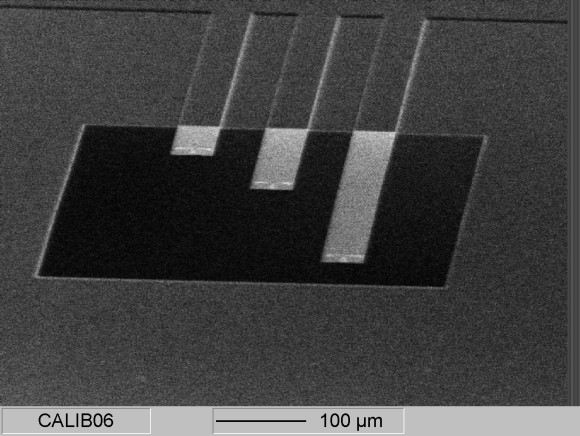

    CalibLever NANOSENSORS™ Special Developments List (SDL)

    CalibLever 参考样品是专为测定力常数而设计的。它们由 三 个具有良好几何特征的 AFM 悬臂组成。一个特别设计的靠近 AFM 悬臂自由端的参考标记定义了测量位置。通过光学显微镜或 AFM 测量可以清楚地看到该标记。

  4. 石英音叉(SD TF)
    NANOSENSORS™ Special Development List (SDL) Quartz Tuning Fork

    可选择安装在陶瓷板上 (SD-QTFM)。

  5. AFM 悬臂的表征

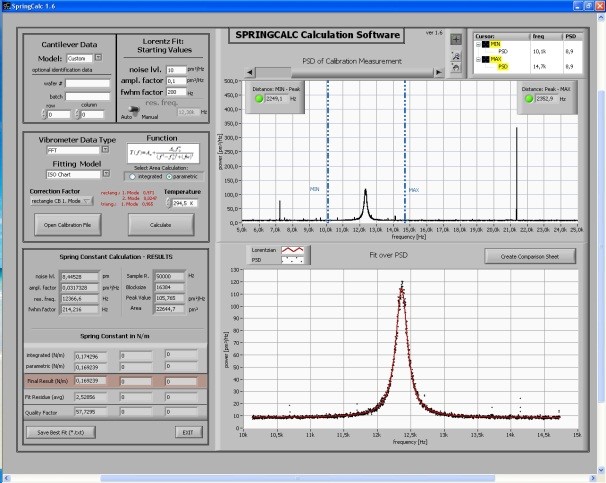

    NANOSENSORS™ (SDL) Characterization of AFM Cantilevers

    通过热调谐(使用激光测振仪测量)表征 AFM 悬臂的机械性能。悬臂表征是一项服务,可以作为标准 PointProbe®Plus、SuperSharp Silicon 和无针尖 AFM 悬臂产品的 AFM 探针的附加组件订购范围或特殊开发(力常数 < 1N/m 和共振频率 < 2 MHz)并提供测量的弹簧常数、共振频率和品质因数。

  6. 不锈钢 AFM 探针盒(无凝胶)

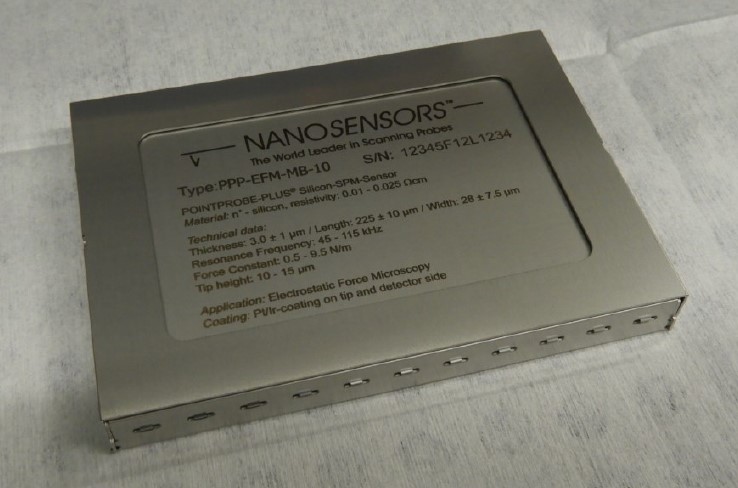

    NANOSENSORS™ stainless steel AFM probe box bottom side with casing

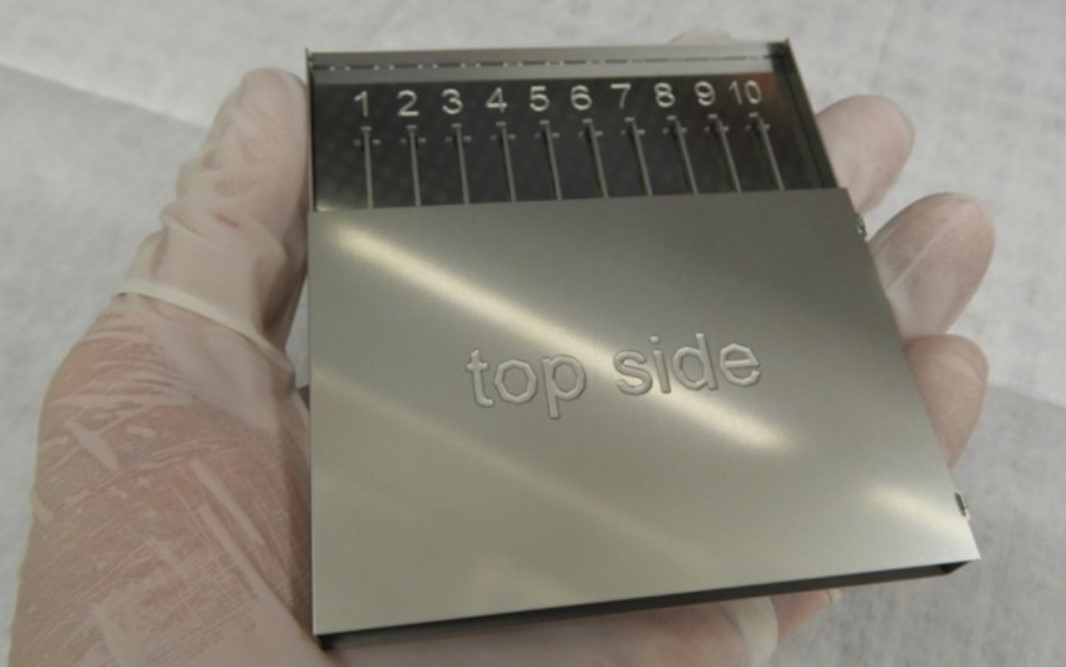

    NANOSENSORS™ stainless steel AFM probe box with slidable mechanical clamps

    NANOSENSORS™ 不锈钢 AFM 探针运输盒完全由不锈钢制成,避免使用粘合凝胶和塑料。因此,这些盒子特别适用于对有机分子极为敏感的应用,例如针尖增强红外光谱。每个盒子有 10 个 AFM 探针的容量,这些探针由一个可移动的夹具单独固定。这些盒子仅在购买某些 NANOSENSORS™ AFM 探针时作为附件提供。

纳米机械传感器

  1. 膜式表面应力传感器(SD-MSS)

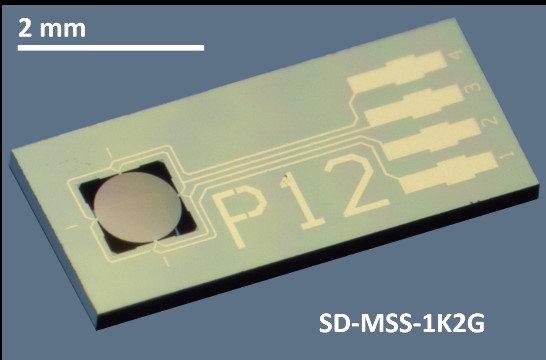

    NANOSENSORS™ Membrane-type Surface-stress Sensor MSS for gas and odor sensing

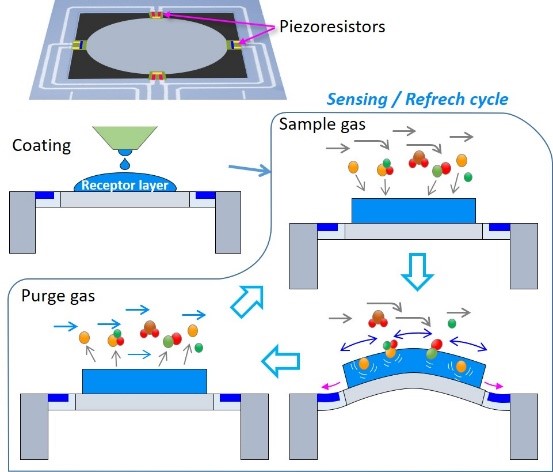

    Working principle of NANOSENSORS™ Membrane-type Surface-stress Sensor MSS

    NANOSENSORS™ MSS(膜式表面应力传感器)致力于嗅觉传感和电子鼻领域的研发。

    他们提供了裸硅膜平台,研究人员可以在该平台上涂上自己的检测层,用于嗅觉传感领域的研发。

    可以在 NANOSENSORS™ 博客上找到应用示例。

    更多类型的 MSS 可用于扭矩磁力测量。在 NANOSENSORS™ 博客上 可以找到 MSS 在扭矩磁力测量中的应用示例。更多信息可以在专门的 NANOSENSORS™ MSS 网站 和 NANOSENSORS™ Youtube 频道的 MSS 视频 中找到。

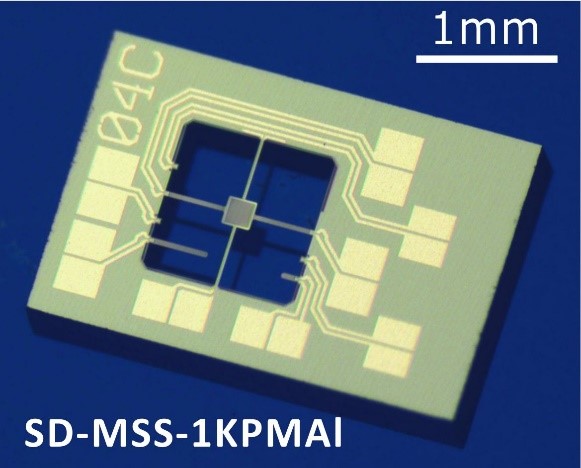

    NANOSENSORS™ Membrane-type Surface-stress Sensor MSS for torque magnetometry SD-MSS-1KPMAl

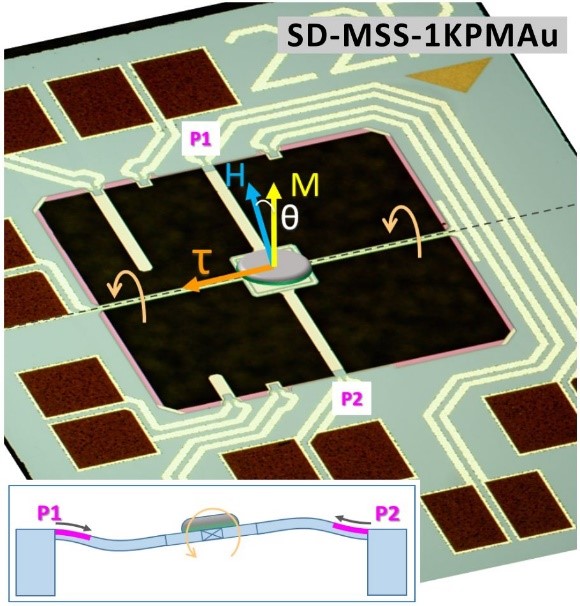

    NANOSENSORS™ Membrane-type Surface-stress Sensor MSS for torque magnetometry SD-MSS-1KPMAu

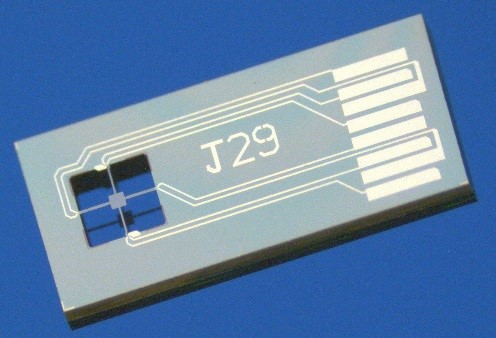

    NANOSENSORS™ Membrane-type Surface-stress Sensor MSS for torque magnetometry SD-MSS-1KTM
  2. MSS 8通道读数模块(SD-MSS-8RM)

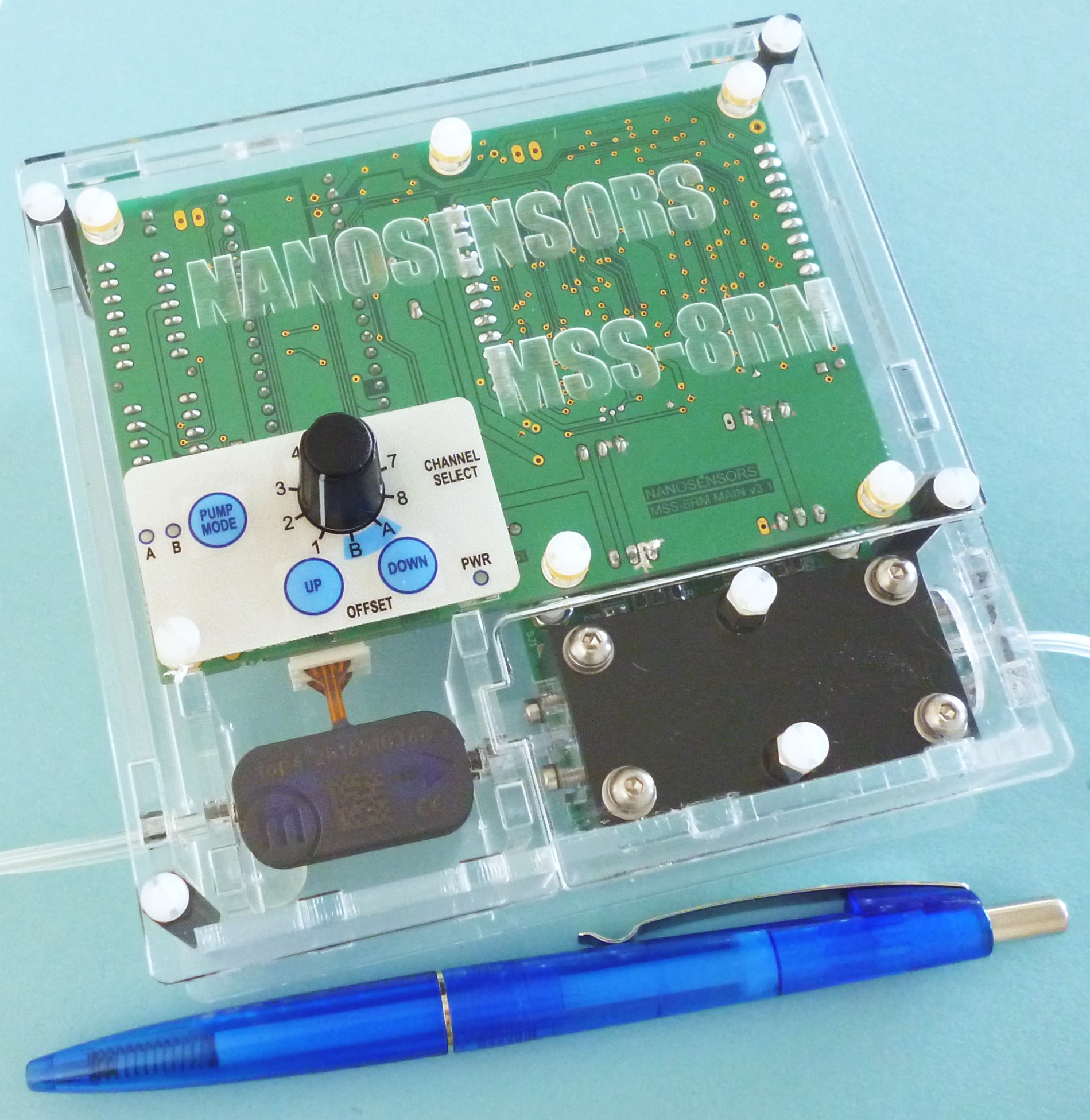

    NANOSENSORS™ MSS 8 Channel Readout Module SD-MSS-8RM top view

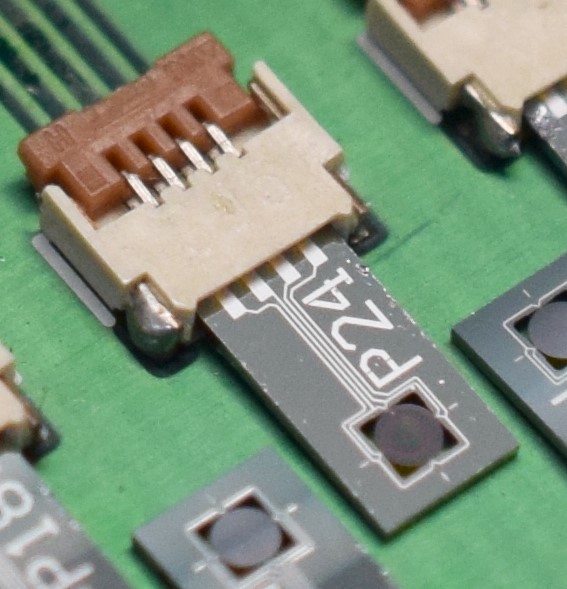

    NANOSENSORS™ Membrane-type Surface-stress Sensor MSS plugged into FPCP FFC connector

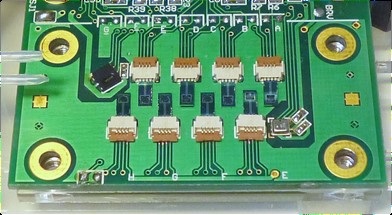

    NANOSENSORS™ MSS 8 Channel Readout Module SD-MSS-8RM inside view

    MSS 8 通道读出模块 (MSS-8RM) 是一个基本的电子模块,可在用于电子鼻感应的硬件配置下同时操作和读出 NANOSENSORS™ MSS,同时最多 8 个传感器。

    它不是一个完成的传感仪器。它的开发是为了支持气味传感等领域的研究人员,这样他们就不必从头开始构建整个 MSS 实验,而是可以将 MSS-8RM 集成到他们自己的设置中。 MSS-8RM 包含两个气泵,用户将在 MSS 上涂上自己的检测层,然后再在不同的气流条件下检查 MSS(兼容:SD-MSS-1K 和 SD-MSS-1K2G)。

    MSS-8RM 不包括任何数据处理功能来区分一个样本与另一个样本。用户将获得不同条件下传感器响应的原始数值数据作为最终输出。请查看 MSS 网站 以获取更多信息。
