qp-HBC

uniqprobe - HeartBeatCantilever – for ScanAsyst** and Peak Force Tapping**

NANOSENSORS™ qp-HBC AFM探针是专为用于空中的ScanAsyst®或PeakForce Tapping™**而设计的。 qp-HBC探针还兼容接触式和非接触式或柔性轻敲模式的AFM成像。软悬臂梁和相当高的共振频率相结合,可实现稳定、快速的测量,同时减少了探针与样品的相互作用。

NANOSENSORS™ uniqprobe™结合了其他NANOSENSORS™ AFM探针系列的众所周知的功能,例如应用广泛,与大多数商业SPM兼容,并具有显着降低力常数和共振频率分散的优势。

uniqprobe™系列机械特性的无与伦比的均匀性对于需要大量具有已知且几乎相同的力常数或共振频率的探头的应用尤为重要。

** PeakForce Tapping™和ScanAsyst®是Bruker Corporation的注册商标。

此探针具有独特的功能:

  • 力常数和共振频率的小分散

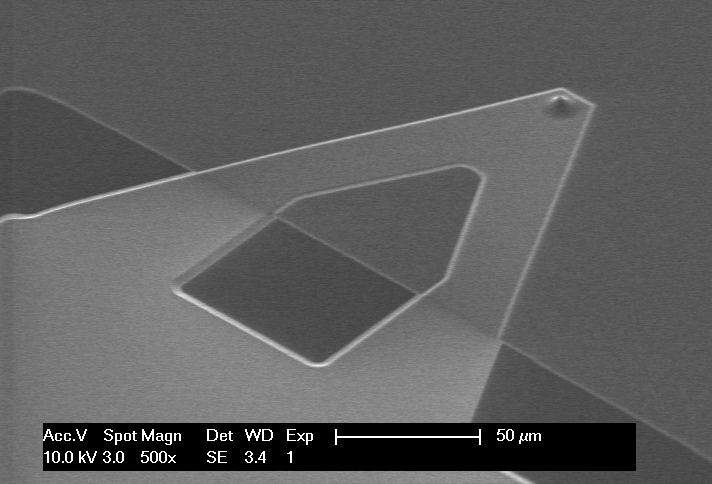

  • 具有双曲线轮廓的圆形对称探针形状
  • 探针高度通常为7µm
  • 探针曲率半径通常小于10nm
  • 悬臂梁的检测器侧面有铝涂层
  • 探针和悬臂由类似石英的材料制成
  • 硅保持器芯片背面的对准槽
  • 探针重新定位精度优于±8µm(与对齐芯片结合使用
  • 化学惰性
如何优化AFM扫描参数: list-img
悬臂梁数据:
属性 标称值 特定的范围
共振频率 [kHz] 60 45 - 75
力常数 [N / m] 0.5 0.35 - 0.8
长度 [µm] 115 110 - 120
平均宽度 [µm] 25 24 - 26
厚度 [µm] 1 0.97 - 1.03
订单代码和运输单位:
订购代码 每包AFM探针的数量
qp-HBC-10 10
qp-HBC-20 20
qp-HBC-50 50
NANOSENSORS™ uniqprobe AFM Probes series
