qp-BioAC

uniqprobe™ uniform quality SPM probe – Contact or dynamic mode for Biology in dynamic (AC) mode

NANOSENSORS™ uniqprobe™结合了其他NANOSENSORS™ AFM探针系列的众所周知的功能,例如应用广泛,与大多数商业SPM兼容,并具有显着降低力常数和共振频率分散的优势。uniqprobe™系列机械特性的无与伦比的均匀性对于需要大量具有已知且几乎相同的力常数或共振频率的探针的应用尤为重要。uniqprobe™系列传感器特别适合分子生物学,生物物理学和定量纳米力学研究。

沉积在悬臂检测器一侧的反射金涂层仅覆盖探针所在位置上方的自由端。 uniqprobe™涂层的主要优点是悬臂梁弯曲大大减少,漂移减少,特别是在液体环境中进行测量时。

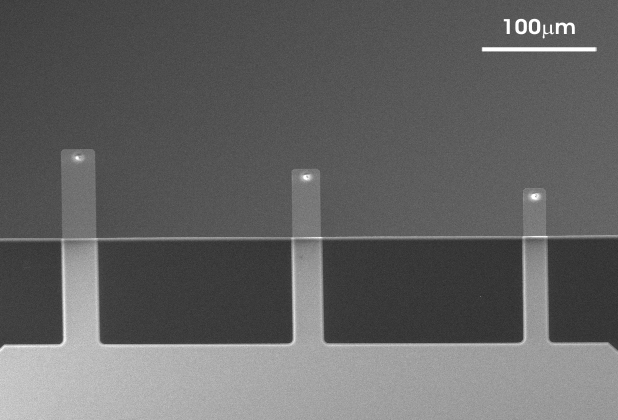

NANOSENORS™ qp-BioAC AFM探针是专为用于空气或液体环境中的动态模式AFM成像而设计的,但也可以在接触模式下使用。这些探针在支撑芯片的一侧具有三个不同的矩形悬臂梁。uniqprobe™ BioAC型将相当高的共振频率与低的力常数结合在一起。这些特征的结合导致稳定,低噪声和快速测量,同时减少了探针样品相互作用。

此探针具有独特的功能:

  • 力常数和共振频率的离散小
  • 探针高度通常为7µm
  • 探针曲率半径通常小于10nm
  • 无应力悬臂梁,弯曲少得多
  • 探针和悬臂梁由类似石英的材料制成
  • 减少在液体环境中应用的漂移
  • 探针的重新定位精度优于±8µm(与对准芯片组合
  • 化学惰性
如何优化AFM扫描参数: list-img
悬臂梁数据:
属性 标称值 特定的范围
共振频率 [kHz] CB1: 90
CB2: 50
CB3: 30
CB1: 65 - 115
CB2: 35 - 65
CB3: 24 - 36
力常数 [N / m] CB1: 0.3
CB2: 0.1
CB3: 0.06
CB1: 0.15 - 0.55
CB2: 0.06 - 0.18
CB3: 0.03 - 0.09
长度 [µm] CB1: 40
CB2: 60
CB3: 80
CB1: 35 - 45
CB2: 55 - 65
CB3: 75 - 85
平均宽度 [µm] CB1: 20
CB2: 25
CB3: 30
CB1: 18 - 22
CB2: 23 - 27
CB3: 28 - 32
厚度 [µm] CB1: 0.4
CB2: 0.4
CB3: 0.4
CB1: 0.37 - 0.43
CB2: 0.37 - 0.43
CB3: 0.37 - 0.43
订单代码和运输单位:
订购代码 每包AFM探针的数量
qp-BioAC-10 10
qp-BioAC-20 20
qp-BioAC-50 50
NANOSENSORS™ uniqprobe AFM Probes series
