qp-BioAC-CI

uniqprobe™ BioAC with Rounded Tips for Cell Imaging

NANOSENSORS™ qp-BioAC-CI AFM探针基于NANOSENORS™ qp-BioAC探针。

对于qp-BioAC-CI类型,在细胞成像应用中,AFM探针已变为30nm的标称探针半径。该探针专用于测量软样本和生命科学样本。

这些探针在支撑芯片的一侧具有三个不同的长方形悬臂梁。

uniqprobe™ BioAC悬臂梁将相当高的共振频率与较低的力常数结合在一起。

沉积在悬臂梁检测器一侧的反射金涂层仅覆盖探针所在位置上方的自由端。 uniqprobe™涂层的主要优点是悬臂梁弯曲大大减少,漂移减少,尤其是在液体环境中进行测量时。

NANOSENSORS™ uniqprobe™结合了其他NANOSENSORS™ AFM探针系列的众所周知的功能,例如应用广泛,与大多数商业SPM兼容,并具有大大降低了力常数和共振频率分散的附加优势。

uniqprobe™系列机械特性的无与伦比的均匀性对于需要大量具有已知且几乎相同的力常数或共振频率的探针的应用尤为重要。 uniqprobe™系列的AFM探针特别适用于分子生物学,生物物理学和定量纳米力学研究。

此探针具有独特的功能:

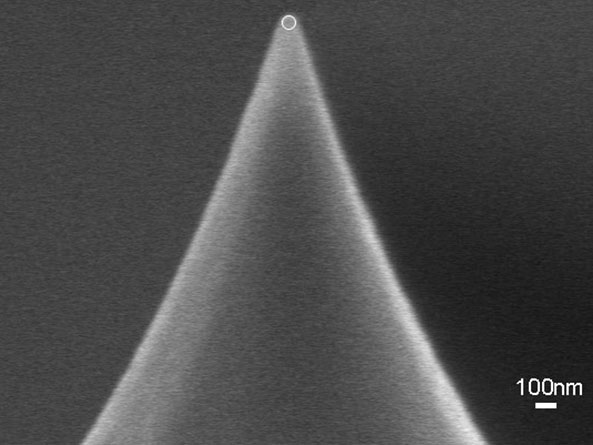

  • 典型的探针曲率半径约为30nm
  • 典型的探针曲率半径约为30nm
  • 探针高度通常为7µm
  • 无压力悬臂梁
  • 减少在液体环境中应用的漂移
  • 力常数和共振频率的分散很小
  • 探针和悬臂梁由类似石英的材料制成
  • 硅支架芯片背面的对准槽
  • 探针重新定位精度优于±8µm(与对准芯片组合
  • 化学惰性
如何优化AFM扫描参数: list-img
悬臂梁数据:
属性 标称值 特定的范围
共振频率 [kHz] CB1: 90
CB2: 50
CB3: 30
CB1: 65 - 115
CB2: 35 - 65
CB3: 24 - 36
力常数 [N / m] CB1: 0.3
CB2: 0.1
CB3: 0.06
CB1: 0.15 - 0.55
CB2: 0.06 - 0.18
CB3: 0.03 - 0.09
长度 [µm] CB1: 40
CB2: 60
CB3: 80
CB1: 35 - 45
CB2: 55 - 65
CB3: 75 - 85
平均宽度 [µm] CB1: 20
CB2: 25
CB3: 30
CB1: 18 - 22
CB2: 23 - 27
CB3: 28 - 32
厚度 [µm] CB1: 0.4
CB2: 0.4
CB3: 0.4
CB1: 0.37 - 0.43
CB2: 0.37 - 0.43
CB3: 0.37 - 0.43
订单代码和运输单位:
订购代码 每包AFM探针的数量
qp-BioAC-CI-10 10
qp-BioAC-CI-20 20
qp-BioAC-CI-50 50
