PPP-RT-FMR

PointProbe® Plus Rotated Tip Force Modulation Mode - Reflex Coating

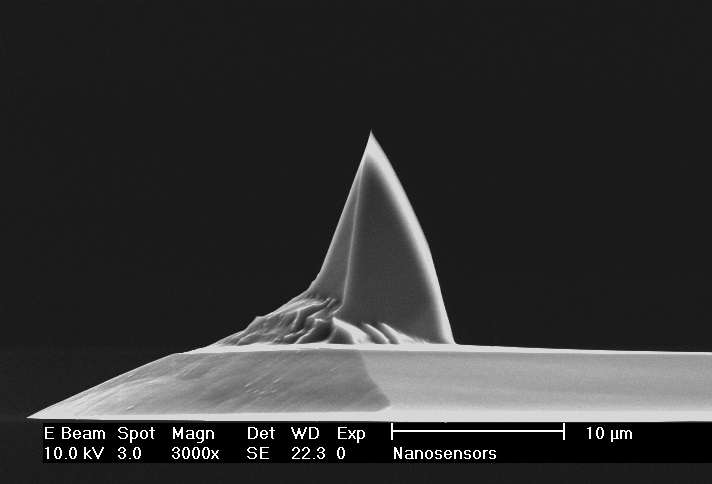

PointProbe®系列的众所周知的功能,例如高度的应用多功能性以及与大多数商业SPM的兼容性,并具有更小和更有重复性的探针半径以及更明确的探针形状。探针半径通常小于7nm,并且探针形状的变化最小,可提供更可重复的图像和更高的分辨率。

FM型用于力调制显微镜。此AFM探针的力常数跨越了接触和非接触模式之间的间隙,并专门针对力调制模式进行了量身定制。 FM探针还用作磁性涂层(MFM)的基础。

此外,使用FM探针可以进行非接触或轻敲模式操作,但操作稳定性降低。 对于某些应用,旋转的PointProbe®Plus探针可提供更对称的成像。旋转的探针形状与典型的探针形状相同,但是相对于悬臂梁方向旋转了180°

此探针具有独特的功能:

  • 保证探针的曲率半径<10nm
  • 探针高度为10-15µm
  • 高度掺杂以消除静电荷
  • 高机械Q-因数可实现高灵敏度
  • 硅支架芯片背面的对准槽
  • 对准芯片一起使用时,悬臂梁两边位置的精确对准(+/-2µm以内)
  • PointProbe® Plus XY-对准系列兼容

反射涂层是在悬臂的检测器侧大约30nm厚的铝涂层,可将激光束的反射率提高约2.5倍。此外,它防止了光在悬臂梁内的干涉。几乎没有应力的涂层使悬臂梁弯曲不到悬臂梁长度的2%。

如何优化AFM扫描参数: list-img
悬臂梁数据:
属性 标称值 特定的范围
共振频率 [kHz] 75 45 - 115
力常数 [N / m] 2.8 0.5 - 9.5
长度 [µm] 225 215 - 235
平均宽度 [µm] 28 20 - 35
厚度 [µm] 3 2 - 4
订单代码和运输单位:
订购代码 每包AFM探针的数量 数据表
PPP-RT-FMR-10 10 of all probes
PPP-RT-FMR-20 20 of all probes
PPP-RT-FMR-50 50
NANOSENSORS™ PointProbe® Plus AFM Probes
