PPP-CONTPt

PointProbe® Plus Contact Mode - PtIr5 Coating

PointProbe®Plus(PPP)结合了经过验证的PointProbe®系列的众所周知的功能,例如具有高应用多功能性以及与大多数商业SPM的兼容性,并且探针半径可重复,并且探针形状更可定义。探针形状的最小变化提供了更可重复的图像。

NANOSENSORS™ PPP-CONTPt AFM探针是专为用于接触模式(排斥模式)AFM成像而设计的。此AFM探针还可用于力距光谱模式或脉冲力模式(PFM)。 PPP-CONTPt类型由于低的力常数而针对高灵敏度进行了优化。

此探针具有独特的功能:

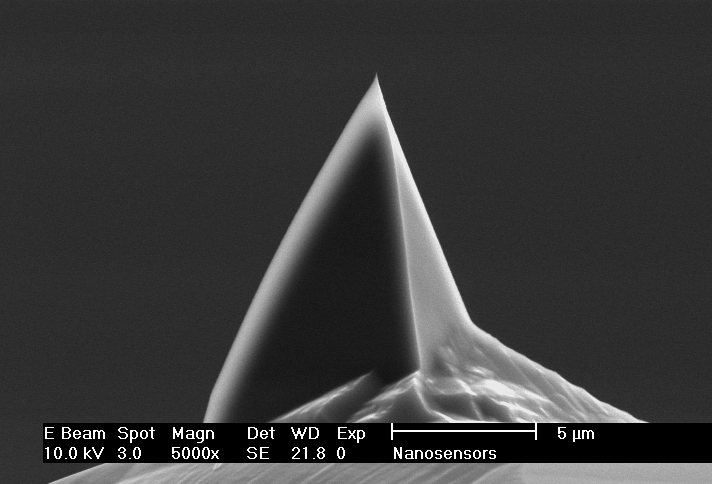

  • 曲率半径优于25nm
  • 探针高度为10-15µm
  • 探针的金属导电性
  • 高机械Q-因数可实现高灵敏度

铂铱5涂层是在悬臂梁双侧的约25nm厚的铬和铂铱5双层。探针侧面涂层增强了探针的导电性并允许电接触。检测器侧涂层将激光束的反射率提高了约2倍,并防止了光在悬臂梁内的干涉。涂层工艺针对应力补偿和耐磨性进行了优化。由于应力导致的悬臂梁弯曲小于悬臂梁长度的3.5%。

如何优化AFM扫描参数: list-img
悬臂梁数据:
属性 标称值 特定的范围
共振频率 [kHz] 13 6 - 21
力常数 [N / m] 0.2 0.02 - 0.77
长度 [µm] 450 440 - 460
平均宽度 [µm] 50 42.5 - 57.5
厚度 [µm] 2 1 - 3
订单代码和运输单位:
订购代码 每包AFM探针的数量 数据表
PPP-CONTPt-10 10 of all probes
PPP-CONTPt-20 20 of all probes
PPP-CONTPt-50 50
PPP-CONTPt-W 380 of up to 32 probes
NANOSENSORS™ PointProbe® Plus AFM Probes
