CDT-NCHR

Conductive Diamond Coated Tip - Non-Contact/Tapping Mode - High Resonance Frequency - Reflex Coating

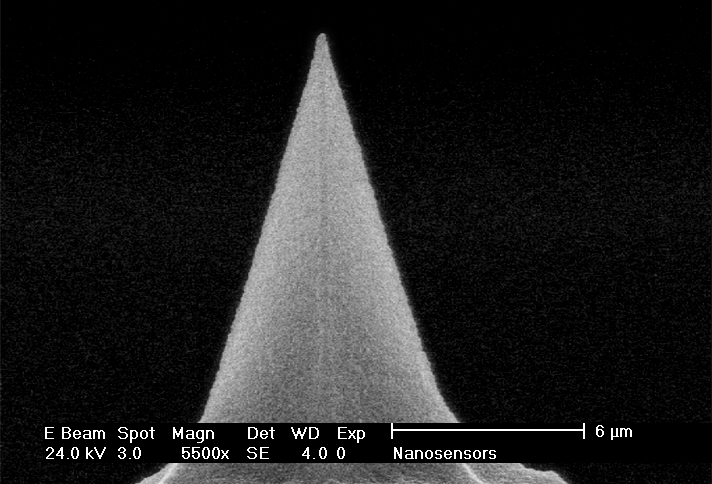

NANOSENSORS™ CDT-NCHR探针是专为用于非接触模式或轻敲模式AFM(也称为:吸引或动态模式)。这种传感器类型兼具高操作稳定性,出色的灵敏度和快速的扫描能力而设计的。对于需要耐磨和导电探针的应用,我们建议使用这种类型。一些应用是隧道AFM和扫描电容显微镜(SCM)。 CDT金刚石涂层是高度掺杂的,与铂表面接触时测得的总电阻小于10kOhm。宏观探针曲率半径通常在100至200nm之间。 10nm制程中的纳米粗糙度可改善在平坦表面上的分辨率。

此探针具有独特的功能:

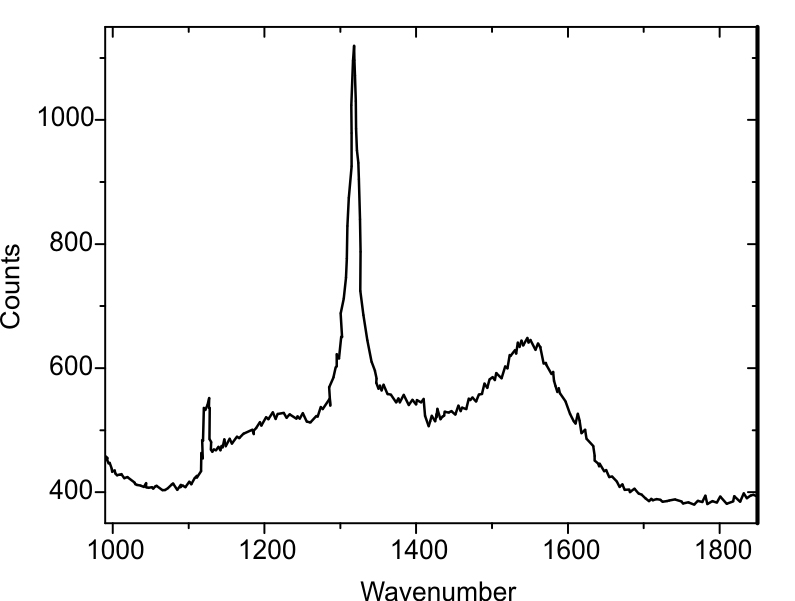

  • 真正的金刚石涂层,高掺杂
  • 探针高度为10-15µm
  • 高机械Q-因数可实现高灵敏度

反射涂层是在悬臂的检测器侧大约30nm厚的铝涂层,可将激光束的反射率提高约2.5倍。此外,它防止了光在悬臂内干涉。几乎没有应力的涂层使悬臂弯曲不到悬臂长度的3.5%。

如何优化AFM扫描参数: list-img
悬臂梁数据:
属性 标称值 特定的范围
共振频率 [kHz] 400 225 - 610
力常数 [N / m] 80 23 - 225
长度 [µm] 125 115 - 135
平均宽度 [µm] 30 22.5 - 37.5
厚度 [µm] 4 3 - 5
订单代码和运输单位:
订购代码 每包AFM探针的数量 数据表
CDT-NCHR-10 10 of all probes
CDT-NCHR-20 20 of all probes
CDT-NCHR-50 50
